Электроды

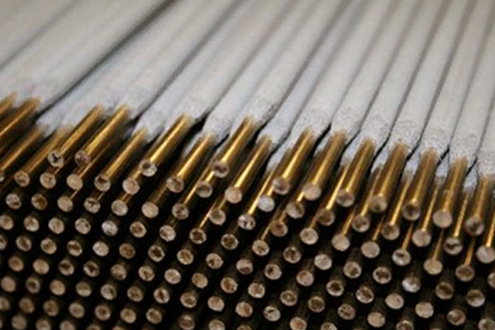

Электроды для ручной дуговой сварки представляют собой стержни длиной до 450мм из сварочной проволоки, на которую нанесен слой покрытия - смесь веществ для усиления ионизации, защиты от вредного воздействия воздуха и металлургической обработки сварочной ванны.

Металлические электроды для дуговой сварки сталей и наплавки изготовляют в соответствии с ГОСТ 9466-75 .

По назначению стальные покрытые электроды для ручной дуговой сварки подразделяются на следующие группы:

• У - для сварки углеродистых и низколегированных конструкционных сталей с временным сопротивлением разрыву до 600Мпа ГОСТ предусматривает 9 типов электродов (338, 342, Э42А, Э46,Э46А, Э50, Э50А, Э55, Э60);

• Л- для сварки легированных конструкционных сталей с временным сопротивлением разрыву свыше 600Мпа; ГОСТ предусматривает 5 типов электродов(Э70, Э85, Э100, Э125, Э150);

• Т- для сварки легированных теплоустойчивых сталей - 9 типов;

• В- для сварки высоколегированных сталей с особыми свойствами - 49 типов ( ГОСТ 10052-75 );

• Н - для наплавки поверхностных слоев с особыми свойствами - 44 типа ( ГОСТ 10051-75 ).

Например:

• к группе У, тип Э46 относятся электроды марок: АНО-3, АНО-4, МР-3, ОЗС-4, ОЗС-6;

• к группе У, тип Э42А - УОНИ 13/45;

• к группе У, тип Э50 - УОНИ 13/55;

• к группе В - сварочные нержавеющие электроды вышеперечисленных марок.

Цифры в обозначениях типов электродов для сварки конструкционных сталей означают гарантируемый предел прочности металла шва.

По виду покрытия различают электроды с покрытием:

• Кислым - А ( электроды АНО - 2 и др.), такие покрытия состоят в основном из оксидов железа и марганца. Такие электроды технологичны, но токсичны;

• Основным - Б (УОНИ 13/45, ОЗС-2 и др.). Они не содержат оксидов железа и марганца (мрамор, плавиковый шпат, кварцевый песок ферросплавы и т.д.) Металл шва, выполненный электродом с основным покрытием, обладает большой пластичностью. Такими электродами сваривают ответственные конструкции;

• Целлюлозным - Ц (ОЗЦ-1 и др.). Состоят из целлюлозы, органической смолы, ферросплавов, талька и др.. Удобны для сварки в любом пространственном положении, но дают наплавленный металл пониженной пластичности. Применяют в основном для сварки сталей малой толщины;

• Рутиловым - Р ( АНО-3, АНО-4, МР -3, ОЗС -4, ОЗС-6 и др.). Технологичны, менее вредны, чем другие. Удобны для сварки в любом пространственном положении;

• Смешанного вида;

• Прочими видами покрытий - П.

Марка электрода характеризуется определенным составом покрытия, маркой электродного стержня, технологическими свойствами металла шва.

Электроды марок : АНО-3, АНО-4, МР -3, ОЗС -4, ОЗС-6 имеют покрытие рутилового типа и предназначены для ручной дуговой сварки конструкций из углеродистых марок сталей типа Ст0-Ст3 по ГОСТ 380-94   всех степеней раскисления, а также Ст5 - 20 по ГОСТ 1050  .

Электроды выпускаются диаметром 3,0,  4,0,  5,0,  6,0.

Электроды УОНИ 13/55 имеют основное покрытие и предназначены для дуговой сварки особо ответственных конструкций из углеродистых и низколегированных сталей, когда к металлу швов, предъявляются повышенные требования по пластичности и ударной вязкости.

Электроды марок АНО, МР относятся к разряду электродов переменного тока, УОНИ- постоянного.
