Цепи

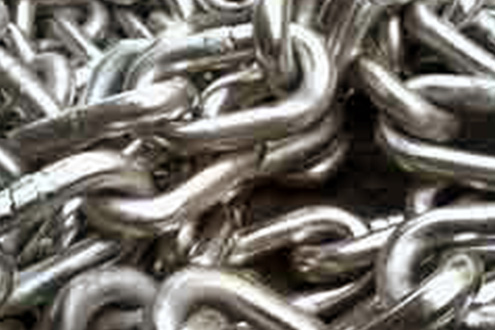

Цепи - металлоизделие, предназначенное для силовых передач разнообразных механизмов:

• ГОСТ 13568-75 . Приводные роликовые и втулочные одно- и многорядные цепи, предназначенные для силовых механических передач разнообразных машин и механизмов, кроме буровых установок.

Пример условного обозначения:

2ПВ-9,525-17,0:

2 - рядность цепи;

ПВ - приводная втулочная;

9,525 - шаг цепи в мм;

17,0 - разрушающая нагрузка, кН.

• ГОСТ 191-82 . Грузовые пластинчатые цепи, применяемые в цепных передачах возвратно-поступательного движения.

Пример условного обозначения:

Цепь G -160-1-50-ГОСТ 191-82:

G - грузовая пластинчатая;

160- - разрушающая нагрузка в кН;

1 - тип: с соединительным валиком на одном конце отрезка цепи;

50 - шаг цепи, в мм.

• ГОСТ 588-81 . Тяговые пластинчатые втулочные, роликовые и катковые цепи, применяемые в подъемно-транспортных машинах и других механизмах.

Пример условного обозначения:

М-112-1-100-1М:

М - цепь тяговая пластинчатая;

1120 - разрушающая нагрузка, в кгс;

1 - тип цепи;

100 - шаг чередования спец. звеньев;

1 - исполнение цепи.

• ГОСТ 13552-81 . Приводные зубчатые цепи с односторонним зацеплением пластин.

Пример условного обозначения:

Цепь ПЗ-1-19,05-74-45 ГОСТ 13552-81, где:

1 - тип;

19,05 - шаг, мм ;

74 - разрушающая нагрузка 74 кН ;

45 - рабочая ширина, мм.

• ГОСТ 4267-78 . Роликовые длиннозвенные цепи для транспортеров и элеваторов.

Пример условного обозначения:

ТРД-38-3000-4-2-6-Т:

ТРД - цепь роликовая длиннозвенная для транспортеров и элеваторов;

38 - - шаг цепи в мм ;

3000 - разрушающая нагрузка в кгс;

4 - тип цепи;

2 - исполнение;

6 - диаметр отверстия;

Т - шаг чередования специальных звеньев.

• ТУ 26-02-1081-88 . Нефтяные цепи, предназначенные для буровых установок.

Линейная скорость цепи до 30 м/с.
